矿用干式除尘器工作原理和特性

本产品主要适用于煤矿掘进、转载、喷浆等作业面。

干式除尘器技术参数：

五、使用方法

集气吸尘罩安装在摇臂后端的掘进机顶部，通过柔性骨架风筒连接至除尘器过滤室，风筒通过单轨吊悬挂在巷道顶部的锚杆上，除尘器的净化室连接抽出式对旋轴流风机，除尘器主箱体和风机通过支架平台骑跨在皮带输送机上方，掘进机牵引皮带输送机机尾时，带动整个除尘系统一起移动。干式除尘系统安装后，掘进作业工序为：掘进机割煤→掘进机退后→延伸压入式风筒→打锚杆、支护→掘进机牵引皮带机尾（与干式过滤除尘系统）→续接单轨吊→掘进机割煤。

除尘系统工作时，与除尘器相连的抽出式风机开启，在风机负压作用下，风流从吸尘罩进入并通过负压风筒到达干式过滤除尘器，掘进机前端产生的粉尘则随着风流进入干式过滤除尘器并被收集。此时，粉尘被控制在吸尘罩前方，不在向巷道后方弥漫，含尘气流进入除尘器主体得到净化，净化后的空气经风机出口排除。随着过滤的进行，滤筒上积聚的粉尘逐渐增多，运行阻力增大，当阻力达到一定值后通过气动脉冲阀启动反向喷吹清灰，滤筒外壁的粉尘饼受到清灰作用而脱落，并沉降至积灰室。之后，通过卸灰装置将沉降在积灰室内部的粉尘清除。

 除尘器安装示意图

案例一：

KCG-400D矿用干式除尘器于2016年应用于某煤矿东井1292运输巷掘进面。1292运输巷掘进工作面设计总工程量为536m，巷道规格为4.2×2.6m(宽×高)。

现场粉尘浓度测试结果表明：

1.未使用干式除尘技术之前，掘进机司机位置总粉尘浓度高达1160.14mg/m³，平均为343.59mg/m³，呼吸性粉尘浓度高达281.79mg/m³，平均为174.91mg/m³；使用干式除尘装备后，掘进机司机位置平均全尘浓度降至8.98mg/m³，呼尘降至6.28mg/m³，平均除尘效率分别为97.28%和96.42%。转载机位置平均全尘和呼尘浓度由平均122.25、68.99mg/m³分别降低至3.91、2.36mg/m³，除尘效率分别为96.59%和96.35%。

2.距掘进头30m处，粉尘浓度为0.48mg/m³，视线良好，无粉尘感。

3.除尘系统出风口粉尘浓度0-0.01mg/m³，实现了粉尘浓度近零排放。可计算干式除尘器的全尘除尘效率和呼尘除尘效率均超过99.90%。

该矿1292运输巷掘进工作面使用本公司研发的矿用干式过滤除尘装备取得了非常满意的效果，成功解决了一直困扰和折磨矿工的粉尘问题。矿用干式除尘器除尘效率高、技术实用、操作方便，具有极大的推广应用前景。

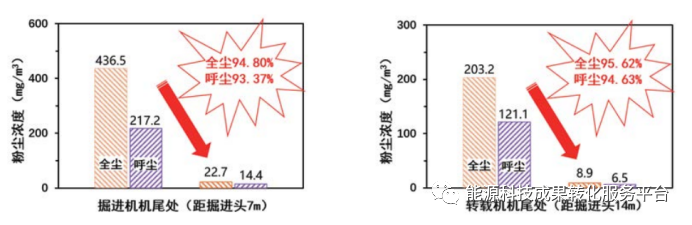

现场粉尘浓度测试结果

干式除尘系统在掘进工作面布置示意

案例二：

矿用干式除尘器于2016年10月在某煤矿东三13-1轨道大巷掘进面应用。东三13-1轨道大巷掘进工作面设计总工程量为554.796m，巷道规格为5.4×4.3m(宽×高)，掘进面实际供风量为350m³/min。

干式除尘系统布置示意图

现场测试结果表明：

现场粉尘浓度测试结果

13-1轨道大巷掘进工作面使用KCG-400D矿用干式除尘器取得了非常满意的效果，除尘效果明显优于传统的湿式除尘器。
