今天我们来绘制这么一个书夹子，看到这种夹子小伙伴肯定想到用钣金模块来绘制，没错，今天我们就用钣金模块来绘制书夹子，给大家分享两种建模思路，看你能学到吗？
第一种方法根据折弯工艺来！
建模过程：

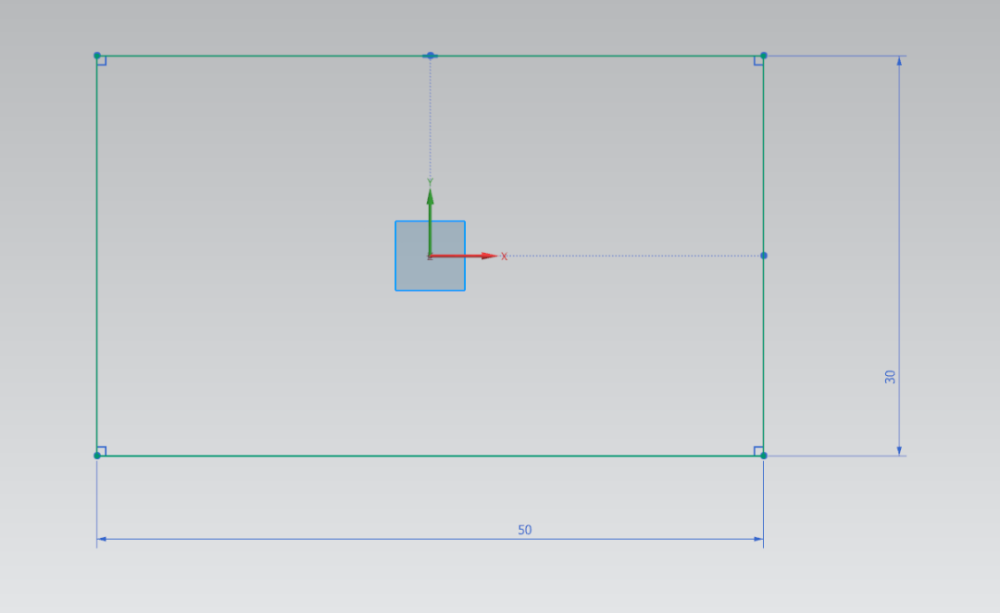

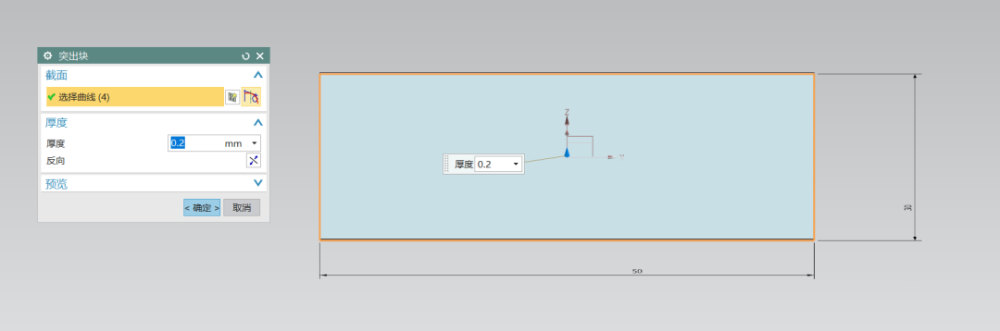

1.进入UG钣金模块，新建草图，并做0.2mm突出块

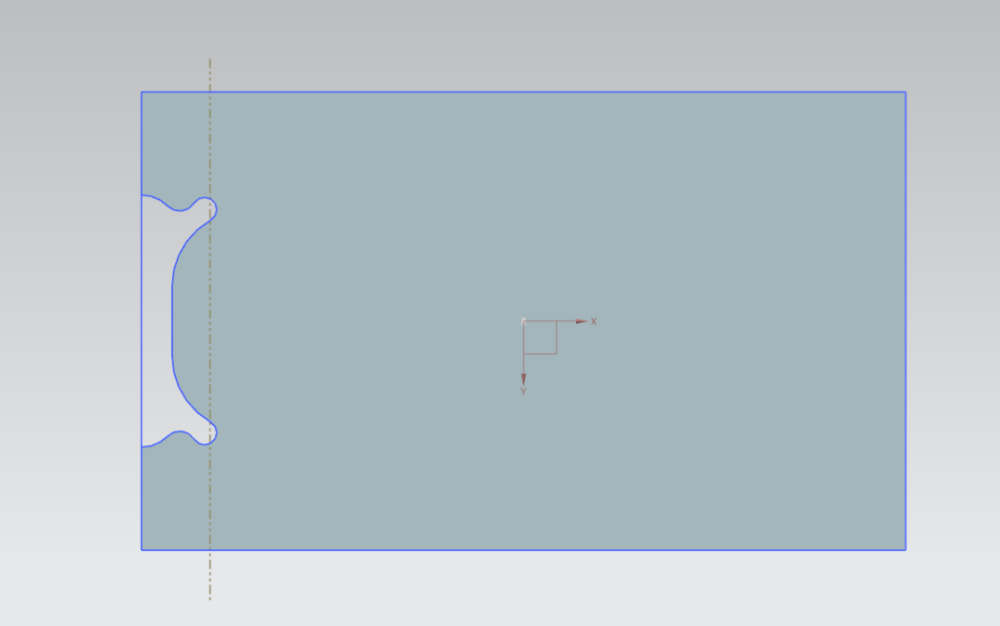

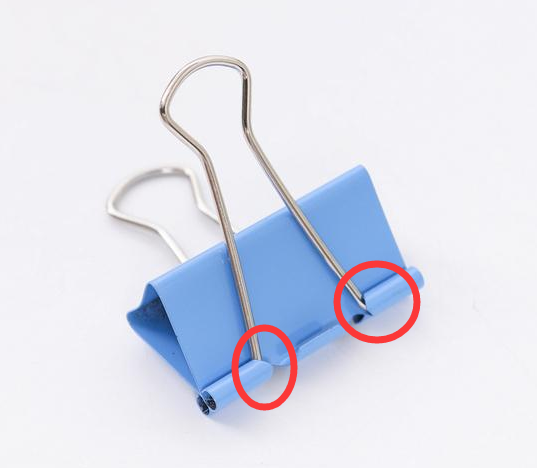

书夹子的此处有个限位，需要我们绘制草图然后法向除料

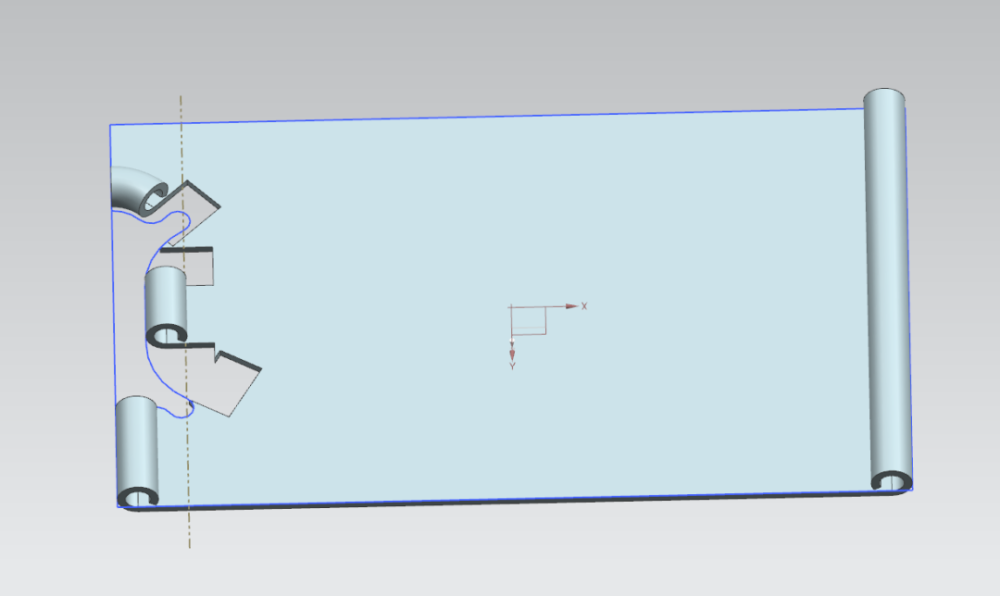

如果有小伙伴直接法向除料后再折弯就会出现这样的错误，这就不是我们想要的效果。
所以我们需要先折边再展开再重新折弯，具体的操作是：
2.使用折边弯边命令对两边的底边进行卷边

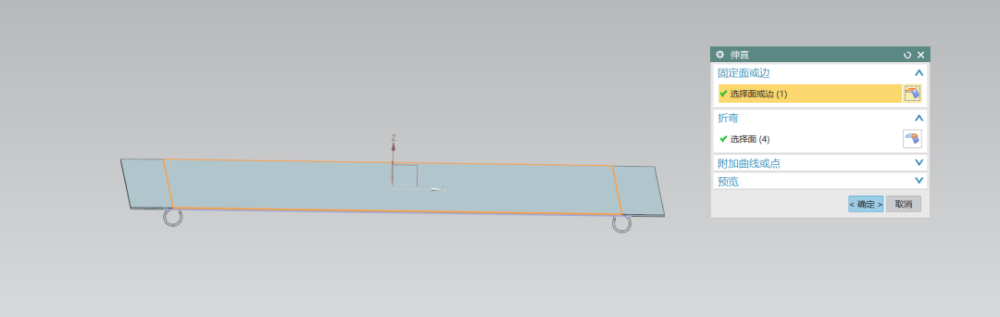

3.使用伸直命令展平

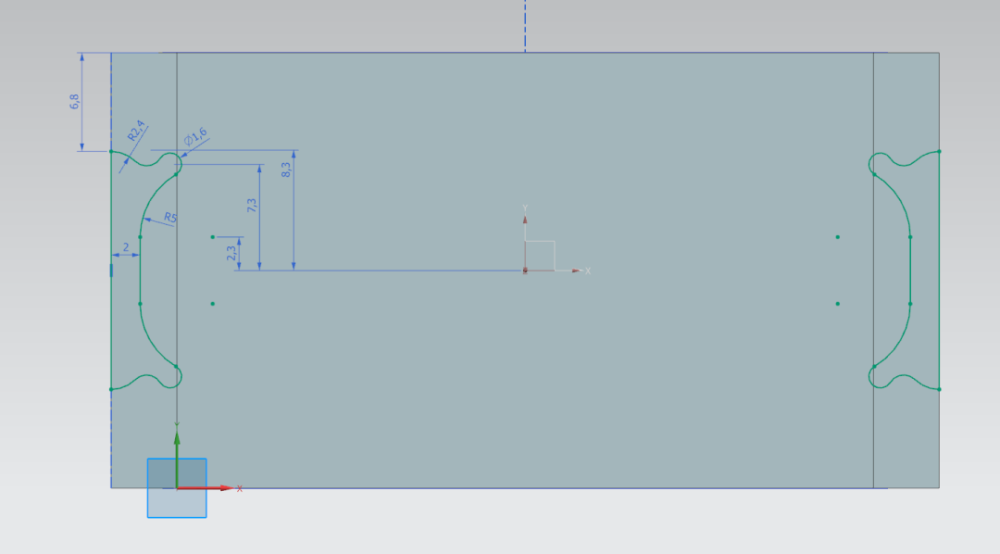

4.继续绘制草图如下

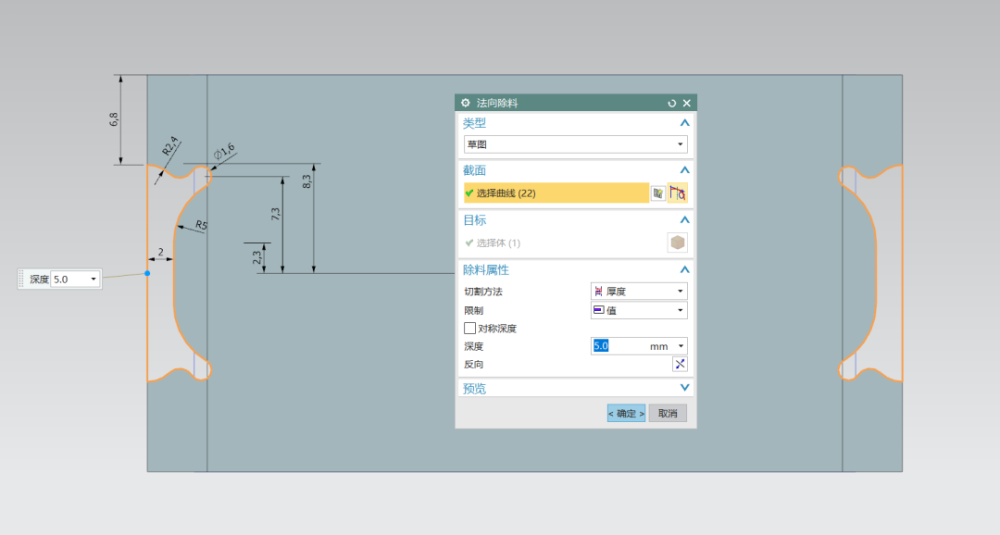

5.进行法向除料，也就是拉伸求差

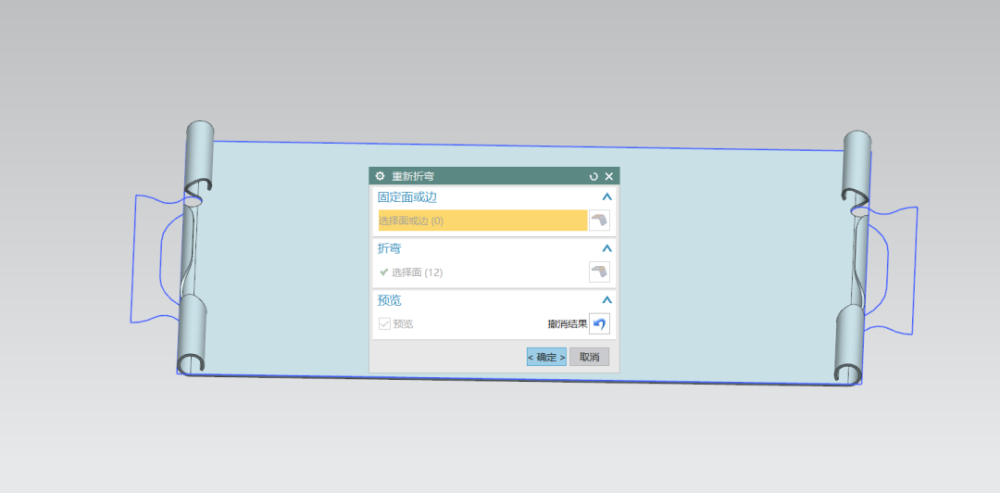

6.操作完成后使用重新折弯命令进行折弯

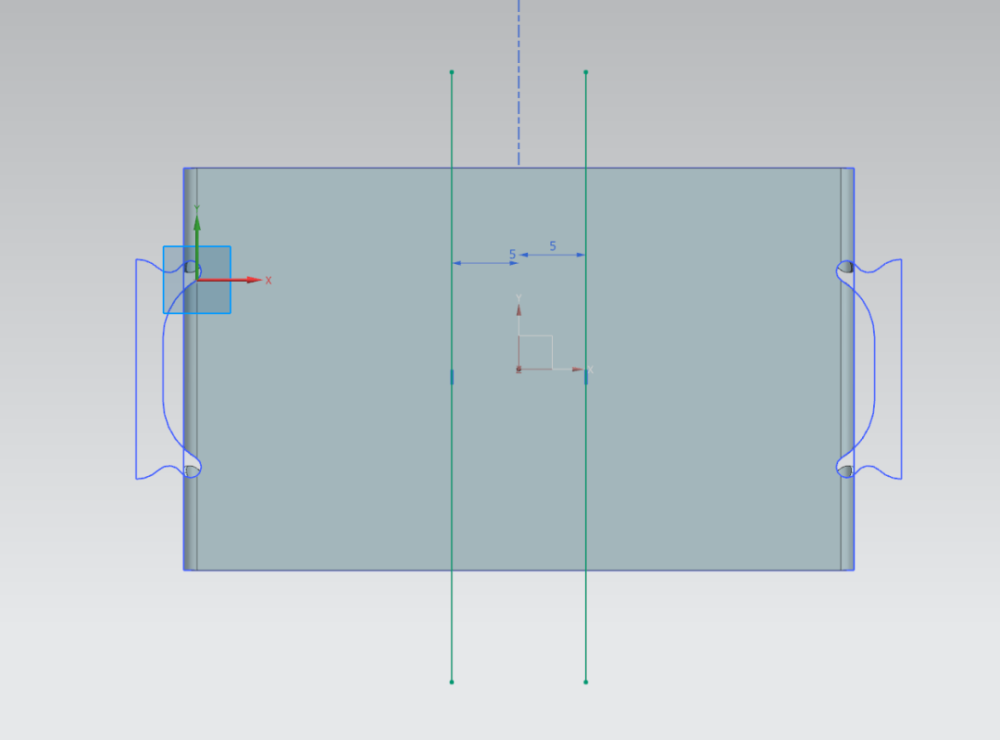

7.绘制草图两根直线。

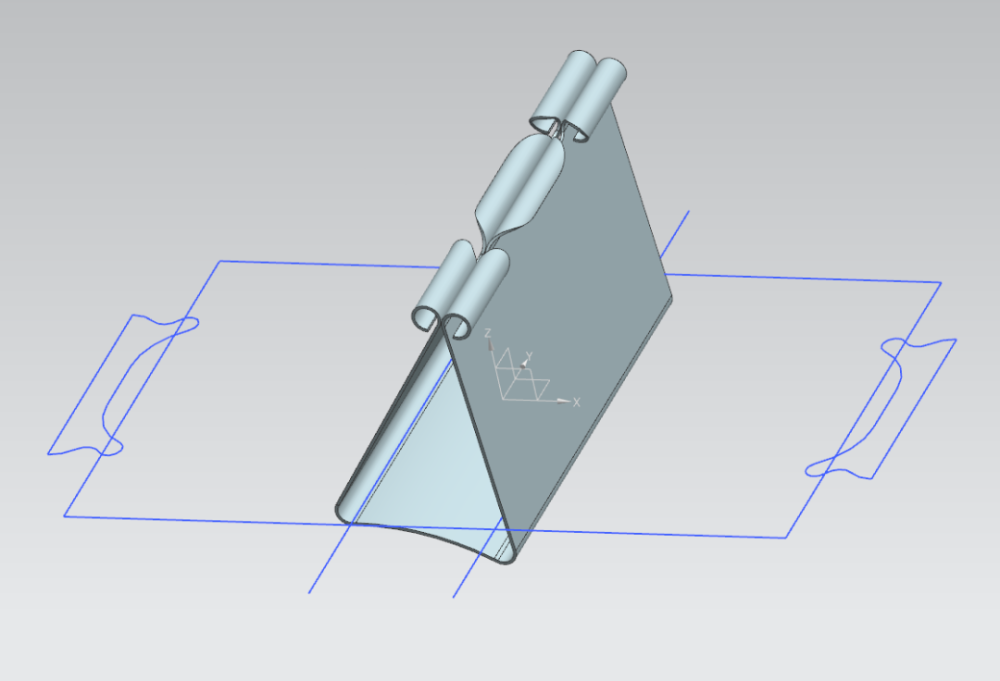

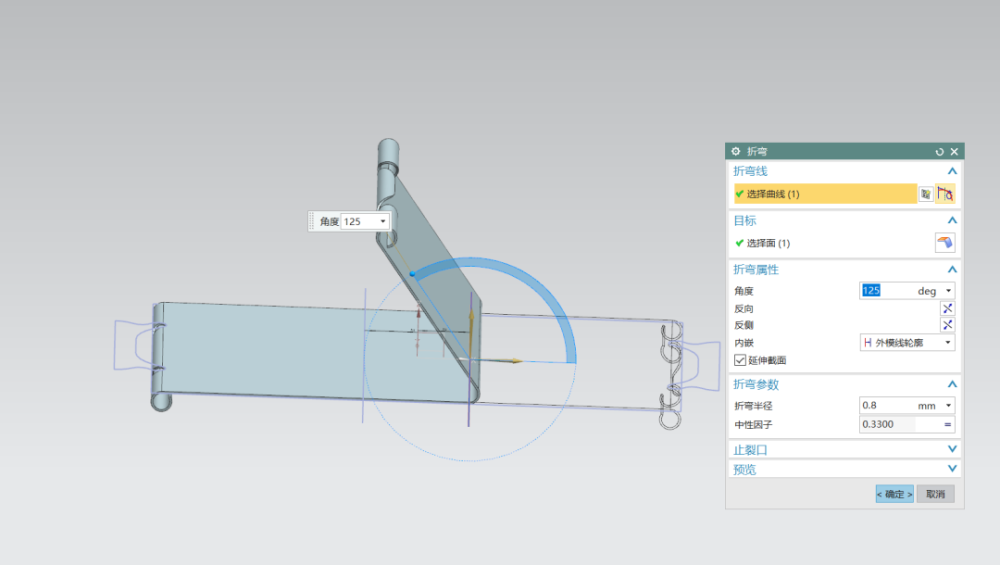

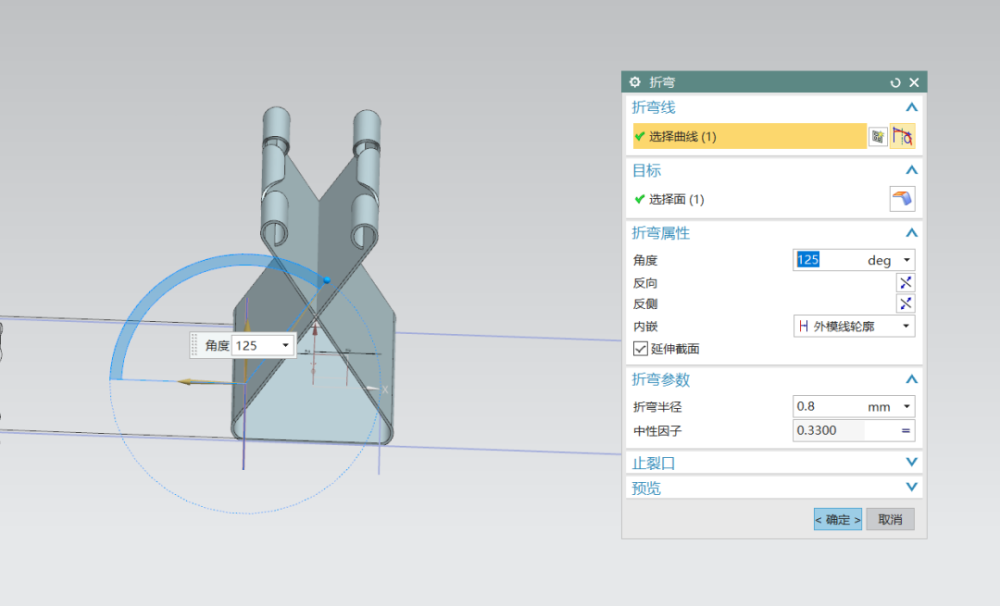

8.利用直线进行折弯，注意方向

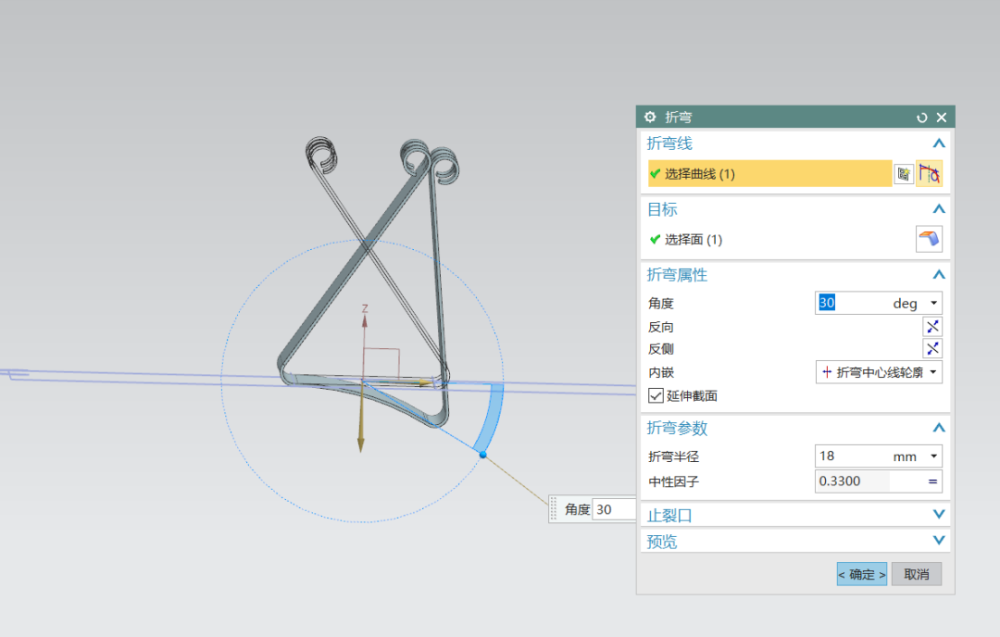

9. 绘制Y轴方向上的直线继续进行折弯，修改折弯半径达到书夹子的样式
至于书架铁丝就简单多了

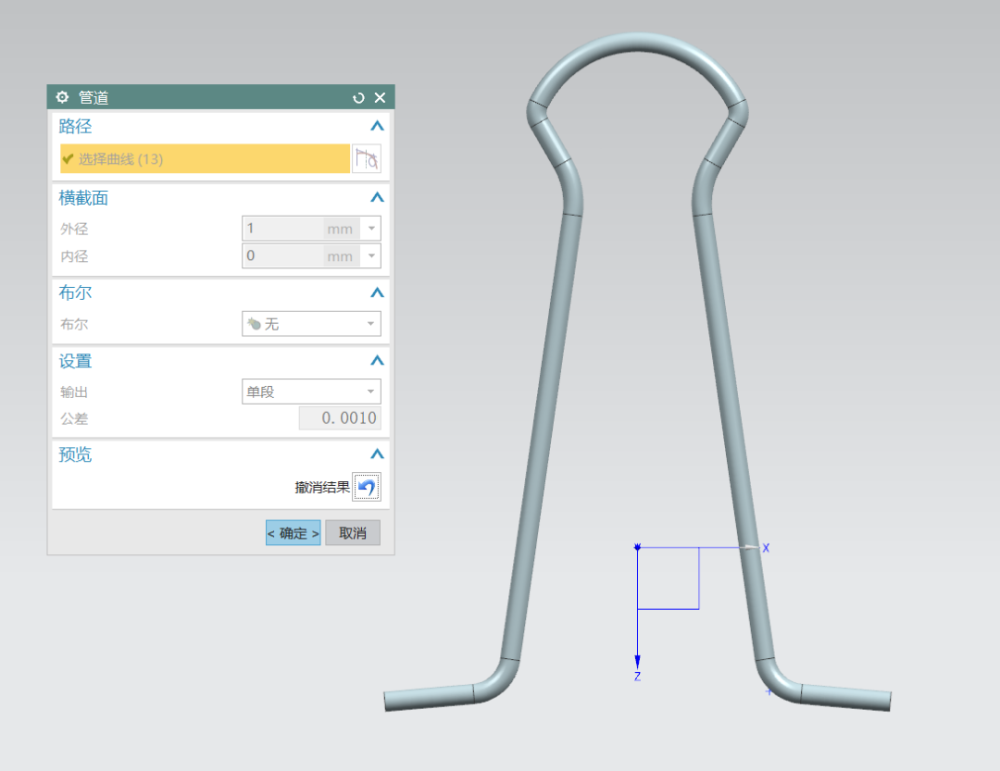

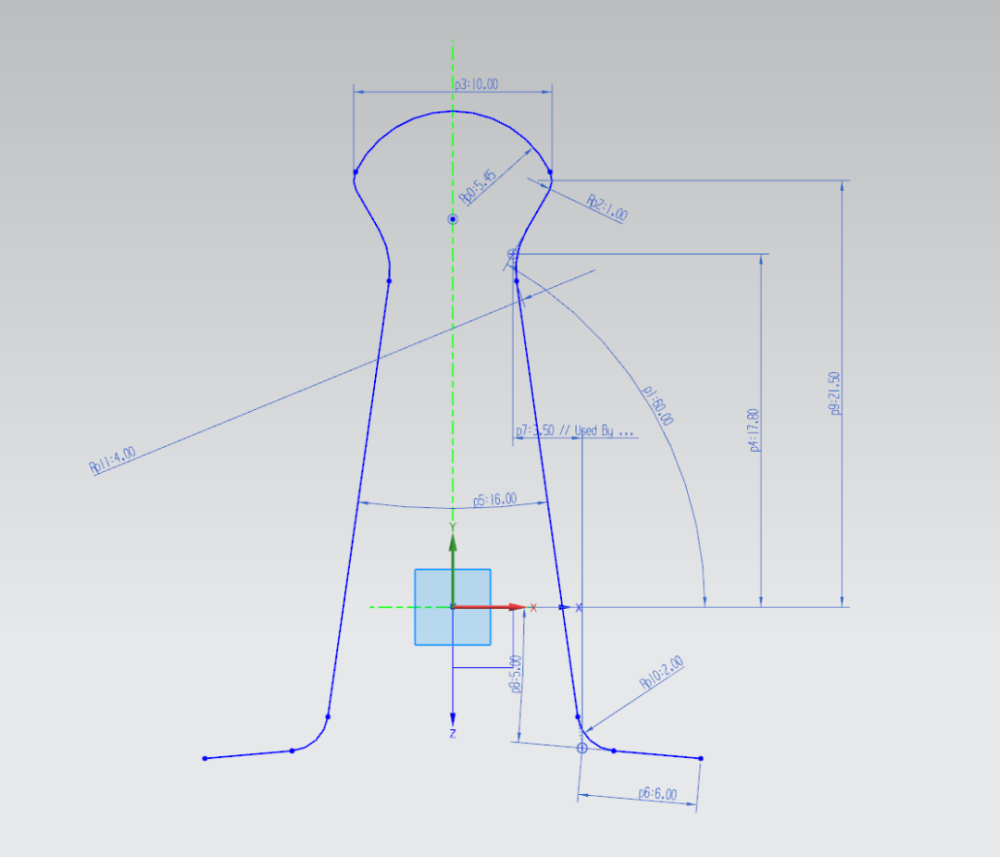

绘制草图，然后做1mm管道就好了

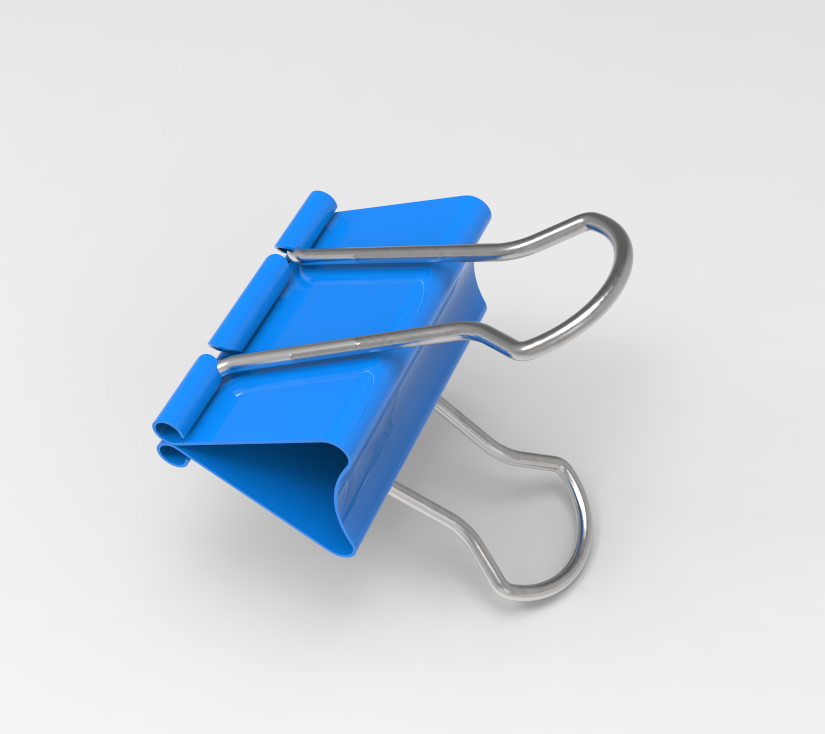

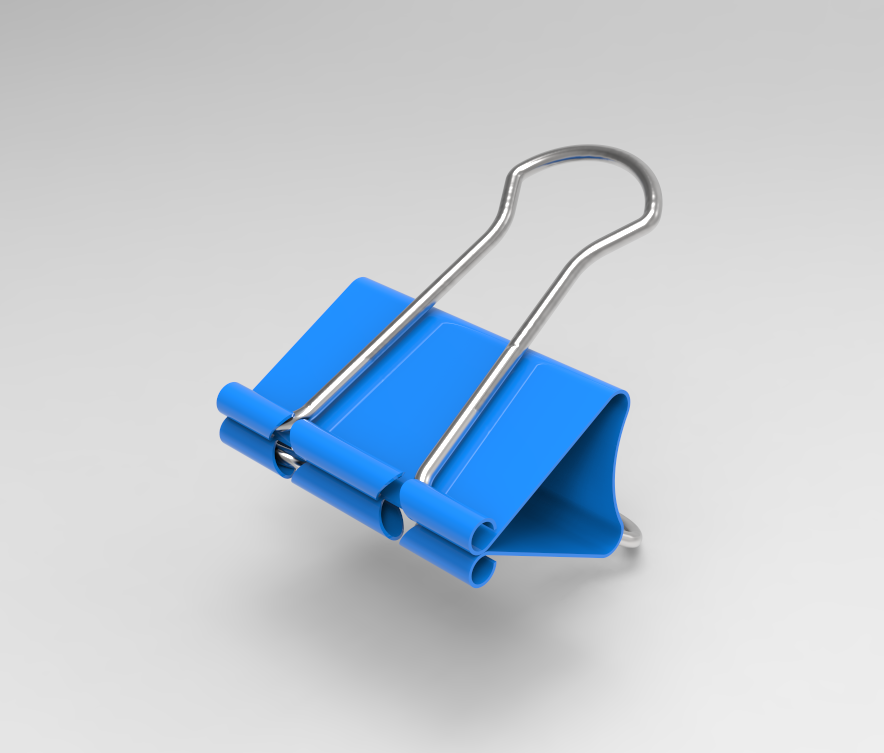

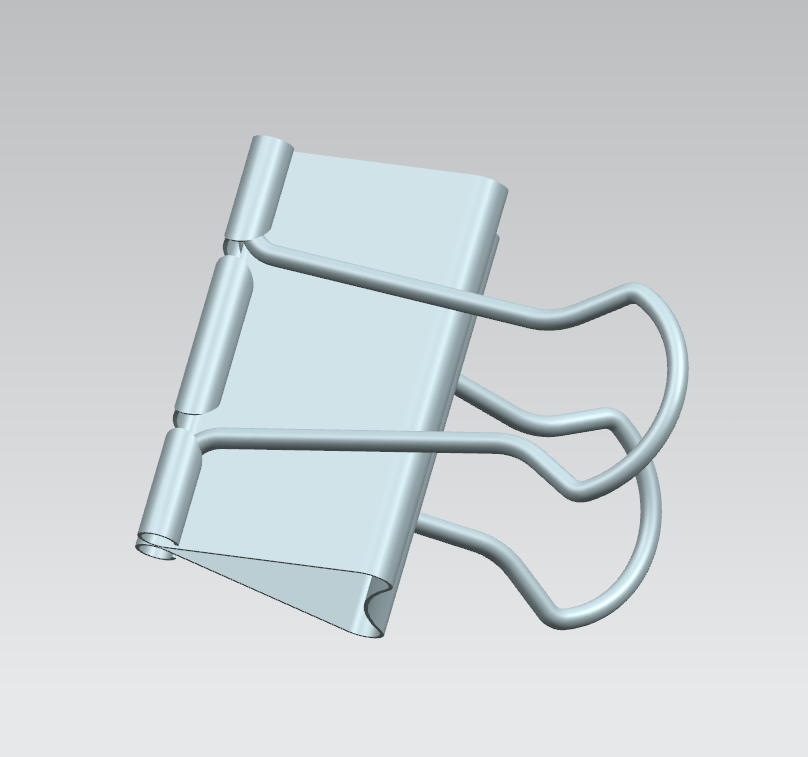

接下来就是装配渲染
